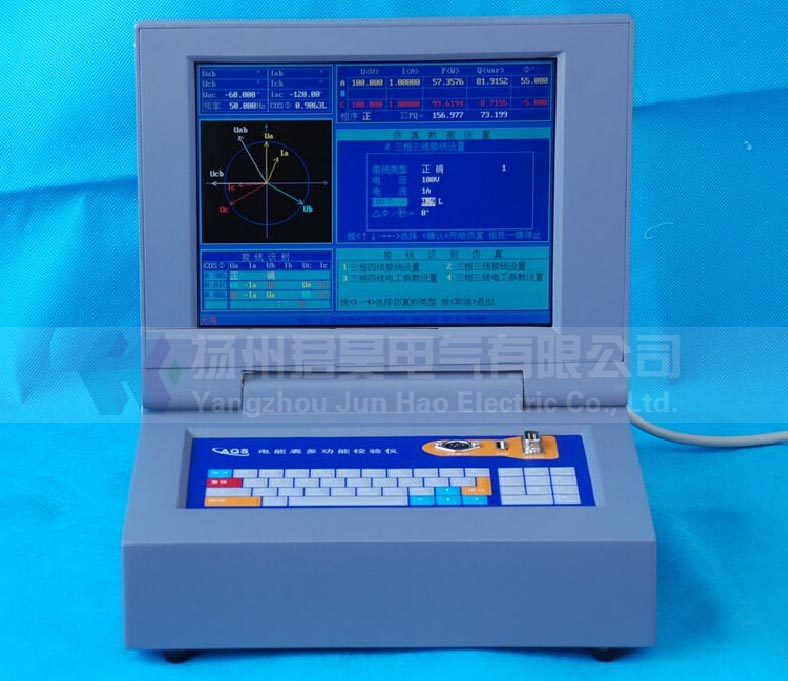

JHEM-C微機型三相電能表現場校驗儀
- 說明書下載：???
- 型號：???JHEM-C
詳細說明
JHEM-C微機型三相電能表現場校驗儀是我公司高端產品，標準配置為準確度萬分之五（0.05級），用于比較重要的供電部門關口電能表檢測，也用于大型廠礦或用電大戶（高耗能企業）的電能計量和用電檢查。
JHEM-C微機型三相電能表現場校驗儀還可裝配無線稽查功能，可實現高低壓計量裝置綜合誤差測試。
—————————————————————————————————————————————————————
產品別稱
微機型三相電能表現場校驗儀、電能表現場校驗儀、三相電能表現場校驗儀
—————————————————————————————————————————————————————
主要優點
◆工業級TFT大彩屏 10.4寸顯示，清晰、美觀、信息量大、內容豐富。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。
◆最小2mA測相電流 在高供高計時，空載也可識別接線。
◆32位高速數字信號處理器 比一般儀器計算能力提了4倍,充分保證了儀器準確度等級。
◆同時測量有功、無功 或兩個電能表的誤差 與一般儀器的校驗方式相比較,工作效率提高了一倍有余。
◆同屏顯示 有功電能誤差、無功電能誤差、電壓、電流、有功功率、無功功率、相位、頻率、功率因數、并顯示矢量圖、查線結果。
◆軟件修正儀器 儀器內無可調電阻，所有誤差全部采用軟件修正。
◆可選配多套電流鉗 帶5A、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比。可方便找出CT二次回路中的斷路、接觸不良、CT內部的匝間短路以及CT銘牌變比是否與CT實際變比相符等故障。
◆寬電源 80V-480V現場工作電源。
◆寬量程 0.1A-5A，過載一倍，所有測量點保證0.1%和0.05%的準確度，保證CT二次額定電流為1A時的測量指標。
◆5000組用戶的數據 可同時下裝。所有現場需要輸入的參數和下裝的數據均可由用戶自由定義。
—————————————————————————————————————————————————————
技術指標
1、測量電壓量程：
3×30V～480V，準確度：±0.05%或±0.1%
2、測量電流量程：(參比電流可過載一倍)
端子：0.1-5A寬量程 （保證指標）
鉗表：標配5A、選配100A、500A、1000A
3、測量頻率范圍：
45-55Hz ±0.01Hz
4、測量相位范圍：
-180°~ +180°，±0.05°或±0.1°
5、諧波測量范圍：
2-21次，±0.05%
6、準確度：
5A端子側——有功電能、功率：±0.05%或±0.1%
無功電能、功率：±0.2%
電流：±0.05%或±0.1%
5A鉗表側——有功電能、功率：±0.1%或±0.2%
無功電能、功率：±0.2%
電流：±0.1%或±0.2%
自檢電流：5A 、0.5A，自檢誤差：±0.１%
大電流鉗——有功電能、功率：±0.2%或±0.5%
無功電能、功率：±0.2%或±0.5%
電流：±0.2%或±0.5%
7、變比測量：準確度——±0.2%或±0.5%
8、脈沖常數：
低頻：5A為3600P/kWh，其它為3600*(5/Ie)P/kWh.注:Ie--額定電流
高頻：5A為3.6x107P/kWh，其它為3.6x107*(5/Ie)P/kWh
9、測量與環境影響：
開機穩定時間 <2分鐘
電壓影響：< ±0.01%
頻率影響：< ±0.01%
溫度影響：< ±0.005%/℃
24小時變差：< ±0.01%
諧波影響：< ±0.01%
環境溫度：-25℃- +45℃
相對濕度：40%-95%
10、可靠性（MTBF） 在正常工作條件下，平均無故障工作時間不小于10000h.
11、功耗：
每一電壓回路功耗小于0.2VA，電流回路功耗小于0.1 VA，整機工作電源功耗小于17W.
12、工作電源：AC 80V - 480V.
13、外形尺寸：330mm*280mm*75mm.
14、重量：<3kg.
